Uher Varicord 263
Mechanik

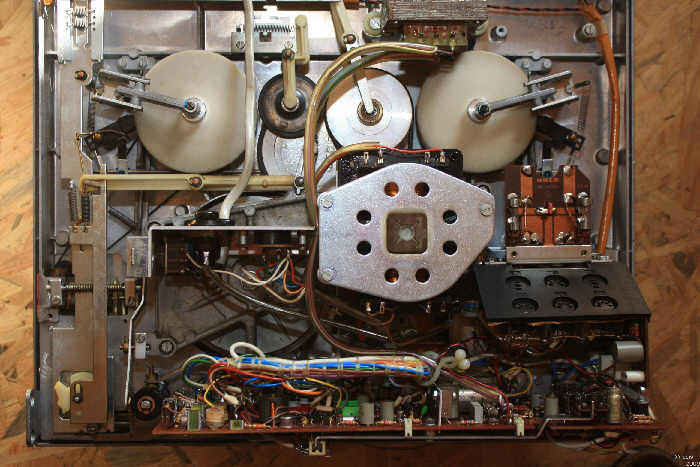

Das Laufwerk des Gerätes hat
nur einen (1) Motor,
mit einem Reibrad
und Riemen,
sowie jeder Menge Mechanik.
Probleme machen bei der Varicord
die Bremsen
und die Reibräder
Zum Einem, da diese Teile fast nicht mehr zu bekommen sind. (2009)
Zum Anderen, da das Reibrad meisten durch nicht richtiges "Ausschalten" beschädigt worden ist.
Betriebsgeräusche sind, auch bei perfekt erhaltenen Geräten, deutlich!
Und eine gewisse deutliche Wärmeentwicklung ist während des Betriebs normal.

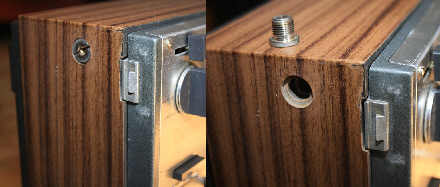

Zum Öffnen des Gehäuses muss der Tragebügel abgeschraubt werden,
Dann muss die Befestigung des Tragebügels aus dem Gehäuse herausgeschrabt werden,
danach erst

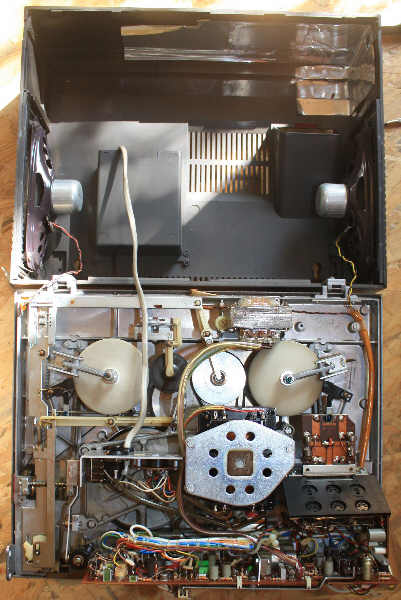

lässt sich dann das Laufwerk aus dem Gehäuse herausklappen.
Bandzugsregelung
Die Variocord hat eine mechanische, lageunabänige Bandzugregelung, wie auch die Royal de Luxe.
Diese führt zu den für Einmotenlaufwerk sehr guten Gleichlauf
und trägt dazu bei, dass die Uher feinfühlig mit den Bändern umgeht.
<-- Beschreibung der Einstellung der Bandfzugsregelung aus den Serviceunterlagen

Zum Vergrößern bitte anklicken
Zwei Fühlhebel sind in ständigem Kontakt mit dem Band.
und übetragen den "Bandzug" so auf zwei Filzscheiben die, die Wickelteller an deren Achsen bremsen.
Bandendabschaltung
Die Variocord verfügt über eine relativ primitive
elektro - mechanische Bandend- Endabschaltung.
Ein Fühlhebel (Draht) (Pfeil oben im Bild) im Bandeinlauf der Tonköpfe schaltet bei eingelegtem (straffen) Band über einen Mikroschalter (Pfeil unten) das Netz ein.
Die Bandendabschaltung funktioniert also nach dem Prinzip "Netzstecker heraus ziehen".
Dies hat aber den entscheidenden Nachteil,

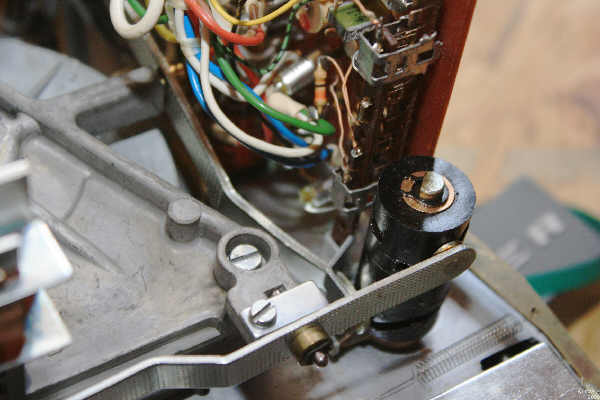

das Hauptantriebsreibrad wird nicht entkuppelt und drückt also weiter auf die Antriebswelle, solange man den Bandgeschwindigkeitswähler nicht manuell auf "0" stellt und so auskuppelt.
Dies führt zu einer Deformierung des Antriebrades und diese Deformierung wiederum führt
dann zu Geräuschen und Gleichlaufschwankungen !
Dieses Reibrad wieder rund zu bekommen, sei es mit Schleifarbeit
. oder durch ein Ersatzteil ist lieder nicht so einfach . .
Aufstellung
Die Maschiene kann waagrecht und senkrecht betrieben werden.
Wandmontage ist durch entsprechende Bohrungen in der Rückseite vorbereitet.
Alle Anschlüsse sind so tief angebracht, dass die DIN Stecker nten überstehen.

ACHTUNG Richtig ausschalten ....
es ist extrem wichtig
beim Abschalten der Maschine
auch den Funktionswähler
für die Bandgeschwindigkeit
auch auf "0" zustellen.
schaltet man das Gerät mit einer eingestellter Geschwindigkeit einfach ab, d.h. nur auf Stop oder entnimmt das Band (Bandstopp) und lässt die Maschine dann so mit eingestellter Bandgeschwindigkeit länger stehen, leides das Hauptantriebs - Reibrad zwischen der Schwungmasse und dem Motor, da es dann permanent an einer Stelle mit Federspannung angedrückt wird.
Dies führt zu einer Deformierung des Antriebrades und diese wiederum gibt dann Geräusche und Gleichlaufschwankungen.
Dieses Reibrad wieder Rund zu bekommen, sei es mit Schleifarbeit oder durch ein Ersatzteil ist (2006) nicht mehr so einfach.
