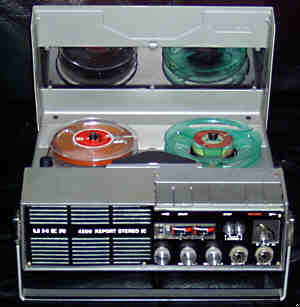

Uher Report Stereo IC 4200 Bandmaschine Seite
Ein echtes deutsches sechziger Jahre Produkt.

Im Laufe seiner 20 jährigen Geschichte wanderten immerhin über 800.000 Report-Exemplare über die Ladentische in aller Welt.
Das Report 4000 IC ist eine Stereo Weiterentwicklung der Mono Vorgängermodelle.(Report 4000 B, 4000 S, 4000 L).
Ein wesentlicher Fortschritt war der Bandzugstabilisator.
Ansonsten war die Modellpfllege -
keine Änderungen am Laufwerk - nur die Änderungen an den Bedienungselementen, die sich durch die Zweikanaligkeit der Stereo Ausführung bedingten.
Die etwas übertriebene Bezeichnung "IC" im Namen steht für zwei (2) integrierte Schaltkreise im NF-Endverstärker.
Die restliche Elektronik ist jedoch weiterhin (diskret) mit einzelnen Transistoren aufgebaut
Bedienungselemente
und jede Menge verschachtelte Mechanik...
Oben die Laufwerkssteuerung
Darunter v.l.n.r.
  • 3 Stelliges Zählwerk
  • kanalgetrennte Aussteuerungsinstrumente
  • Spurwahlschalter
  • Kulissenschaltungs Hebel für die Bandgeschwindigkeiten
  • ganz unten
  • Lautstärke regler wiedergabe
  • Aufnahmepegelregler Kanal 1 bzw 2
  • Mikrofonbuchsen rechts bzw. links
  • Die Instrumentenbeleuchtung kann durch herausziehen des Reglers Rec Level 1 eingeschaltet werden.
  • Ziehen am Rec Level 2 zeigt die Batteriespannung an.
Vier Bandgeschwindigkeiten
von 19 cm/s über 9,5 cm/s, 4,75 cm/s bis 2,4 cm/s
(aber das dann nur noch für anspruchslose Sprachaufnahmen)
Die maximale ununterbrochene Aufnahmedauer beträgt bei 13 cm -Spulen und Doppelspielband
  • ca. 24 Minuten (19 cm/s)
  • bis über vier Stunden (2,4 cm/s).

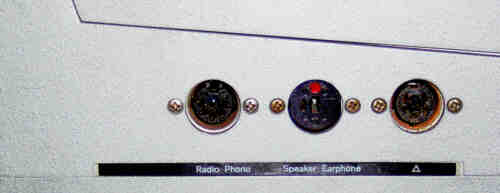

Bild Unten : Ansicht der Buchsen an der rechten Gehäuseseite
Die DIN Lausprecher Buchse (Speaker/Earphone) in der Mitte ist jedoch Mono !
Die Anordnung der Ausgangsbuchsen ist mir jedoch rätselhaft.
Wer braucht die Buchsen so eindeutig auf rechts und links zu geordnet?
rechter Lautsprecher an rechter Seite des Gerätes
linker Lautsprecher an linker Seite.
Um einen Kopfhörer anzuschliesen braucht man einen Adapter - Kopfhörer auf DIN Lautsprecher Stecker
Aber mit ausreichender Kabellänge zwischen dem rechten und dem linken Stecker.
(einmal um die Maschine herum...)
