| Uher Royal de Luxe | ||||||
| Anschlüsse | ||||||

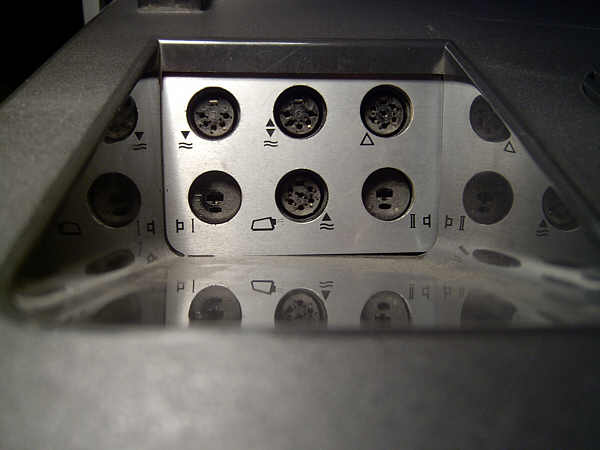

| Neben den DIN Mikrofonbuchsen auf der Front hat die RDL folgende Anschlussbuchsen auf der Rückseite | ||||||

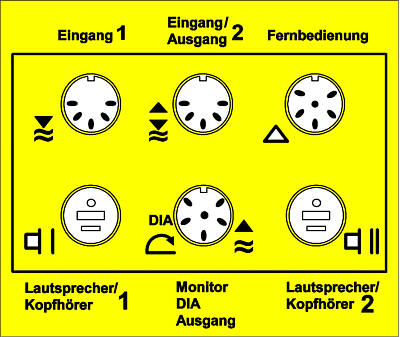

| Obere Reihe v l n r | Buchse Eingang 1 | DIN Normbuchse nur Aufnahme |
Zum Anschluss von hochpegel Tonquellen | |||
| Eingangsspannung: 200 m V bis 10 V Eingangswiderstand: 50 kOhm |
||||||
 |
||||||
| Buchse Eingang / Ausgang 2 |
DIN Normbuchse Aufnahme/ Wiedergabe |
zum Anschluß Rundfunkgeräten oder Verstärkern für Aufnahme und Wiedergabe |
||||
| Kontakte 1 und 4 Eingangsspannung: 2 mV bis 1 V Eingangswiderstand: 47 kOhm |
||||||
| Kontakte 3 und 5 bei Aufnahme Eingangsspannung: 50 mV bis 10'V Eingangswiderstand: 1 MOhm |
||||||
| Kontakte 3 und 5 nur bei Wiedergabe Ausgangsspannung: 0,775V (OdBrn) Ausgangswiderstand: 15 kOhm |
||||||
| Buchse Fernbedienung |
DIN spezial 7 polig |
zum Anschluss des Handfemschalters Typ F 111 Fußfernschaltera Typ F 211 Akustomat Typ F 411. |
||||
| Untere Reihe v l n r | ||||||
| Buchsen Lausprecher/Kopfhörer 1 bzw.2 | Din Lautsprecherausgangsbuchsen für den Anschluss des Stereohörers Typ UHER W 671, dessen gelb markierter Stecker in die Buchse 104l (1) und dessen rot markierter Stecker in die Buchse 106I (2) gesteckt wird. |
|||||
|
Der Hörer dient bei Bedarf zum Mithören während der Aufnahme oder Abhören der Wiedergabe bei Mono" oder Stereobetrieb. |
||||||
| Bei RDL mit Endstufen können hier externe Lautsprecher angeschlossen werden - und damit die internen Lautsprecher abgeschaltet werden. | ||||||
| Buchse Monitor / Dia Ausgang |
Spezial DIN Buchse 6 Polig |
|||||
| . | Monitor Ausgang |
|||||
| Verbindung mittels Kabel Typ K 562 und zum Anschluß des Projektorkabels K 911 für die Steuerung automatischer Dia-.Projektoren mit dem Diapilot. |
||||||
| .. | ||||||

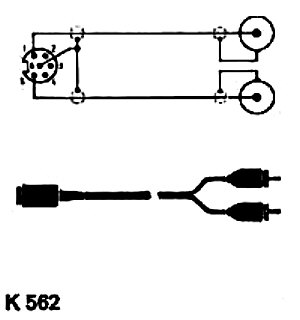

| Schaltbild des Uher Kabels K562 |
 |
|||||
| Zur Herstellung eines Monitor Kabels, kann man ein DIN Video Kabel verwenden. |
||||||
| Die Buchse entspricht der DIN Video. Buchse | ||||||
| ACHTUNG | Richtig ausschalten .... | ||
 |
es ist extrem wichtig | ||
| beim Abschalten der Maschine | |||
| auch den Funktionswähler | |||
| für die Bandgeschwindigkeit | |||
| auch auf "0" zustellen. | |||
| schaltet man das Gerät mit einer eingestellter Geschwindigkeit einfach ab, d.h. nur auf Stop oder entnimmt das Band (Bandstopp) und lässt die Maschine dann so mit eingestellter Bandgeschwindigkeit länger stehen, leides das Hauptantriebs - Reibrad zwischen der Schwungmasse und dem Motor, da es dann permanent an einer Stelle mit Federspannung angedrückt wird. | |||
| Dies führt zu einer Deformierung des Antriebrades und diese wiederum gibt dann Geräusche und Gleichlaufschwankungen. | |||
| Dieses Reibrad wieder Rund zu bekommen, sei es mit Schleifarbeit oder durch ein Ersatzteil ist (2006) nicht mehr so einfach. | |||
