Technik der M 3000 HiFi

Mechanik

ist einfach: ein geregelter DC Motor [1] für den Antrieb der Spulen via Riemen und Reibrad-kombination und ein weiterer geregelter DC-Motor [2] für den Antrieb des Schwungrades (Capstan).

Elektronik

ist auf fünf Platinen untergebracht.
Vier sind auf der Unterseite des Gerätes:
zwei für die Geschwindigkeitsregelung der Motoren,eine für das Netzteil und
eine mit der Aufname/ Wiedergabe Elektronik.

Auf der Vorderseite ist nur eine Platine mit den Reglern.

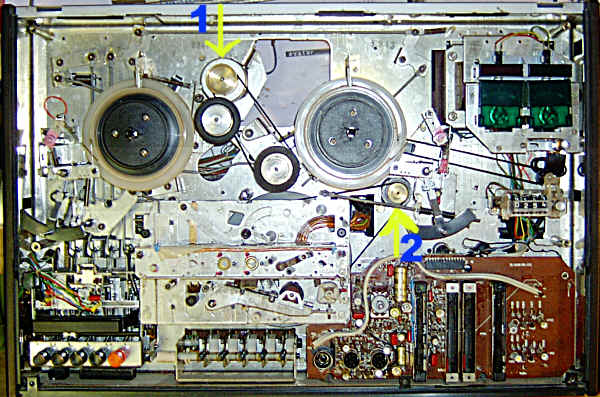

Auf dem Bild links sind die beiden  Motoren markiert.

Bandfühlhebel / Bandzugsteuerung

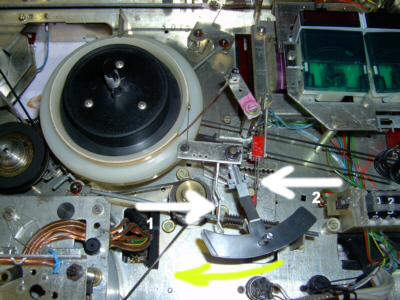

Dieses Bild (rechts) zeigt die Mechanik zur Bandzug - Steuerung.
Die Fühlhebel steuern direkt die Bandbremsen
(gelber Pfeil = Bandzug), wobei die Bremse
durch den Hebel 1 gelöst wird,
also erst ab einem gewissen Bandzug.

Der Pfeil 2 markiert den "Bandabriss-Schalter"
- ohne eingelegtes und etwas vorgespanntes Band
reagiert die M 3000 also überhaupt nicht!

Eine weitere elektrische Bandendabschaltung,
bei Bändern mit Metallvorspann,
ist zusätzlich in die M 3000 eingebaut.

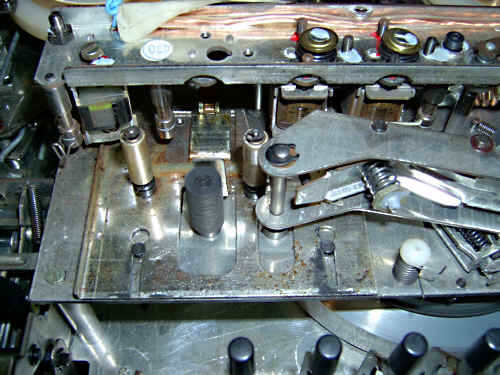

Kopfträger

Und die Stelle wo das " Telefunken Übel 2 "
meistens zuschlägt

- das Fett unter der Andruckrollen der Steuerplatte verharzt und es geht nichts mehr ...

An der freien Stelle konnte ein Diaimpulskopf eingebaut werden.

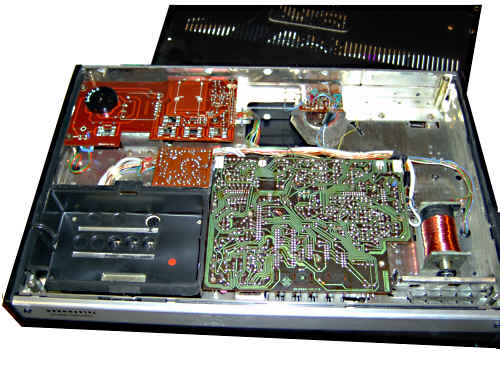

Rückansicht

Man erkennt gut den die Laufwerkssteuerung unterstüzenden Magneten rechts unten, oben in der Mitte die kleine Platine ist die Regelung des Spulenmotors, sowie das "tiefergelegte" Anschlussfeld links.
