Telefunken electronic center 6002
Recorder

In das Compact Center wurde von Telefunken der selbstgefertigte Kassettenrecorder MC 3300 eingebaut. (Weitgehend baugleich mit dem Telefunken Magnetophon MC 3300)

Der Telefunken Kassettenrekorder, der also auch im Studio 6002 verbaut wurde, wurde die zweite Referenz der Zeitschrift HiFi-Stereophonie.
Dieser brillierte, was die Meßwerte anging. Wohl gemerkt jedoch immer noch Besser als die versammelte internationale Konkurrenz mit zum Teil umfangreichen Kalibrierungs-Möglichkeiten, drei Motoren und drei Köpfen. (Ausnahme natürlich Nakamichi )

Der Kassettenrecoder, auch im 6002 , hat eine elektronischen Tipptasten zur Laufwerkssteuerung.
Diese Laufwerkssteuerung ist nicht nur eine Servo-unterstütze Mechanik, wie in den Telefunken M2000 / M3000 Tonband - Maschienen, sondern eine wirklich elektronisch mit einer entsprechenden Logik.

Das Laufwerk wurde noch in Deutschland gefertigt, "Made in Germany"!

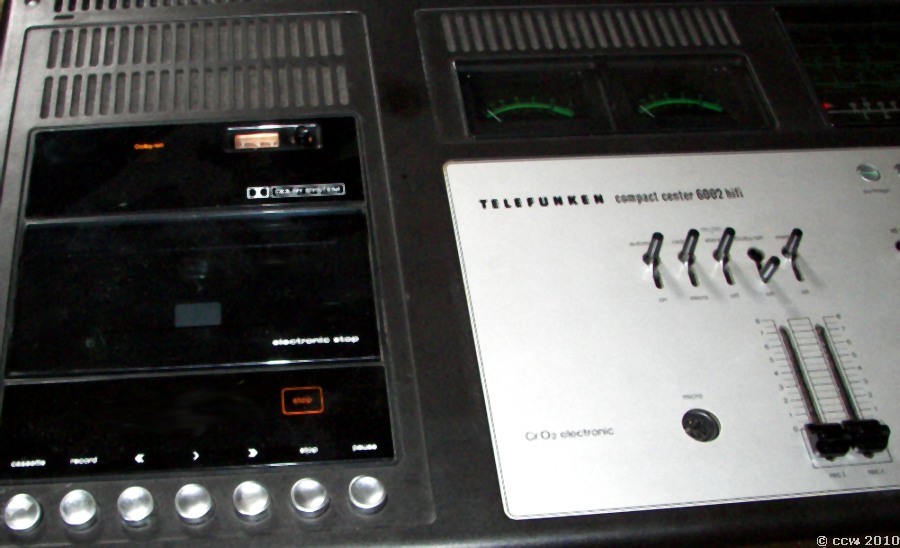

Links die Tasten der Laufwerkssteuerung

rechts die Aussteuerungsanzeiger,
darunter die Schalter [v.l.n.r.]

  • Automatische Aussteuerung an/aus
  • Eingangsquellenwahl Mikro/Line
  • Stereo/Mono Umschaltung,
  • Dolby B-NR an/aus
  • Nullstop./memory

Unter diesen die Schiebregler für

  • Eingangssignal L/R
Leider wurde von Telefunken nur ein Motor und ein Kombi-Tonkopf eingebaut, dafür aber beide entsprechend gut.

Die Auslegung des Laufwerkes ist relativ einfach gehalten, da die Telefunken Ingeneure ein aufwendiges Zwischenrad erfanden.

Es ist einiges der Erfahrung aus dem Bau von Tonbandgeräten eingeflossen.

Zum Beispiel:

die großen Aussteuerungsanzeigen, die zudem auch noch Frequenzabhänig sind.

oder

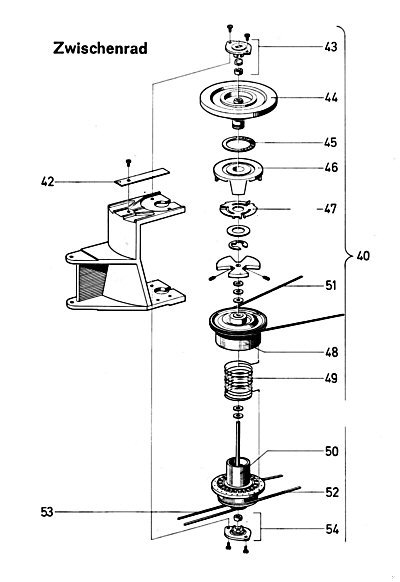

Das aufwendig konstruierte Zwischenrad zum entkoppeln von Motor vom Bandwickelantrieb und vom Capstanantrieb. An dieser Stelle wird dann auch ggf. der Schnellen Vor- und Rücklauf per Reibrad eingekuppelt.

oder

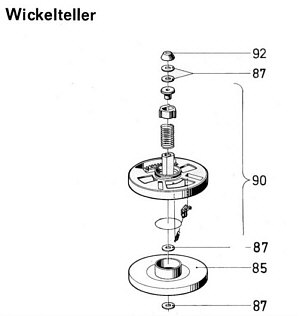

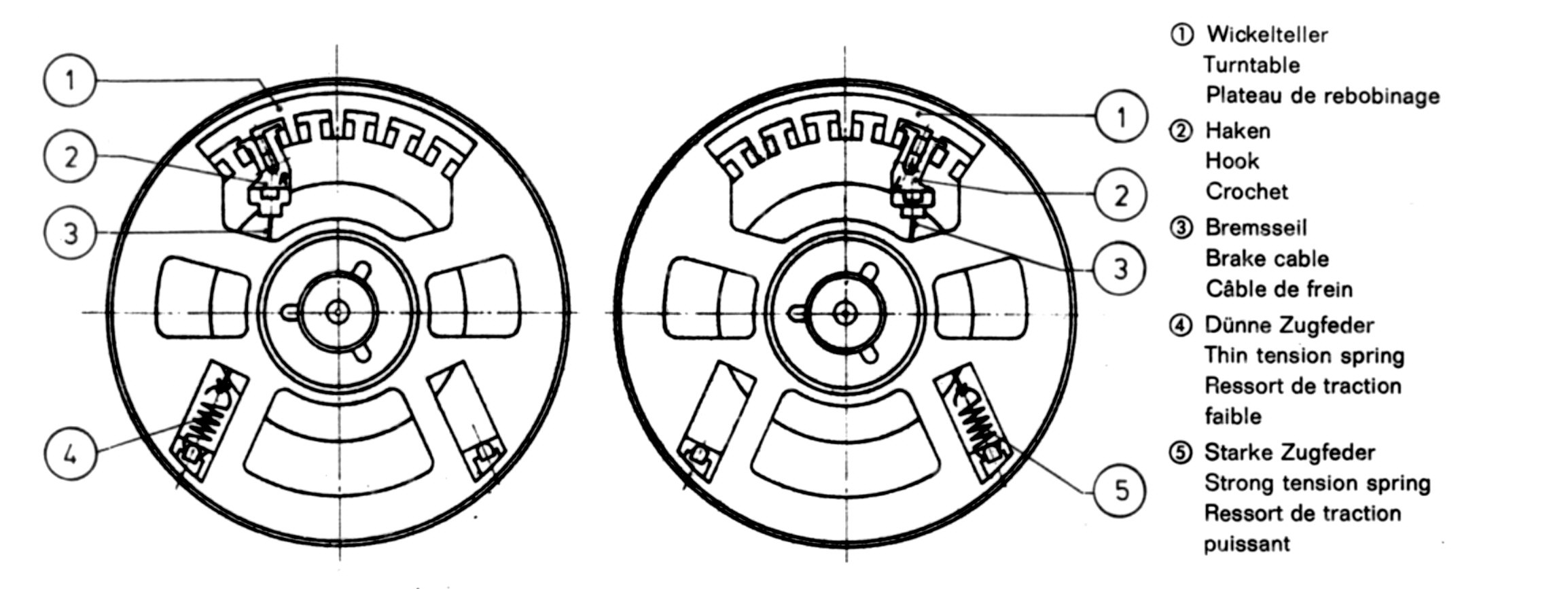

Der Bandzug wird in den Wickeln mit Bremsen, sehr ähnlich denen bei Tonbandgeräten, gesteuert und ggf. eingestellt.
Nicht wirklich gut gelöst wurde dagegen die Bandendabschaltung.

Am Riemen der vom rechten Bandwickel betriebenwird, hängt neben dem Zähllwerk auch ein "Flügelrad", das durch eine Lischtschranke geht.  Fallen hier die hell/dunkel übergänge (Impulse) aus schaltet das Laufwerk ab.
Also leider auch, wenn das Birnchen der Lichtschrake durchbrennt, oder das in Reihe geschaltet Birnchen darüber , oder der Riemen vom Wickel zum `Zählwerk lasch wird ...
