MC 3300 HiFi Technisches
 |

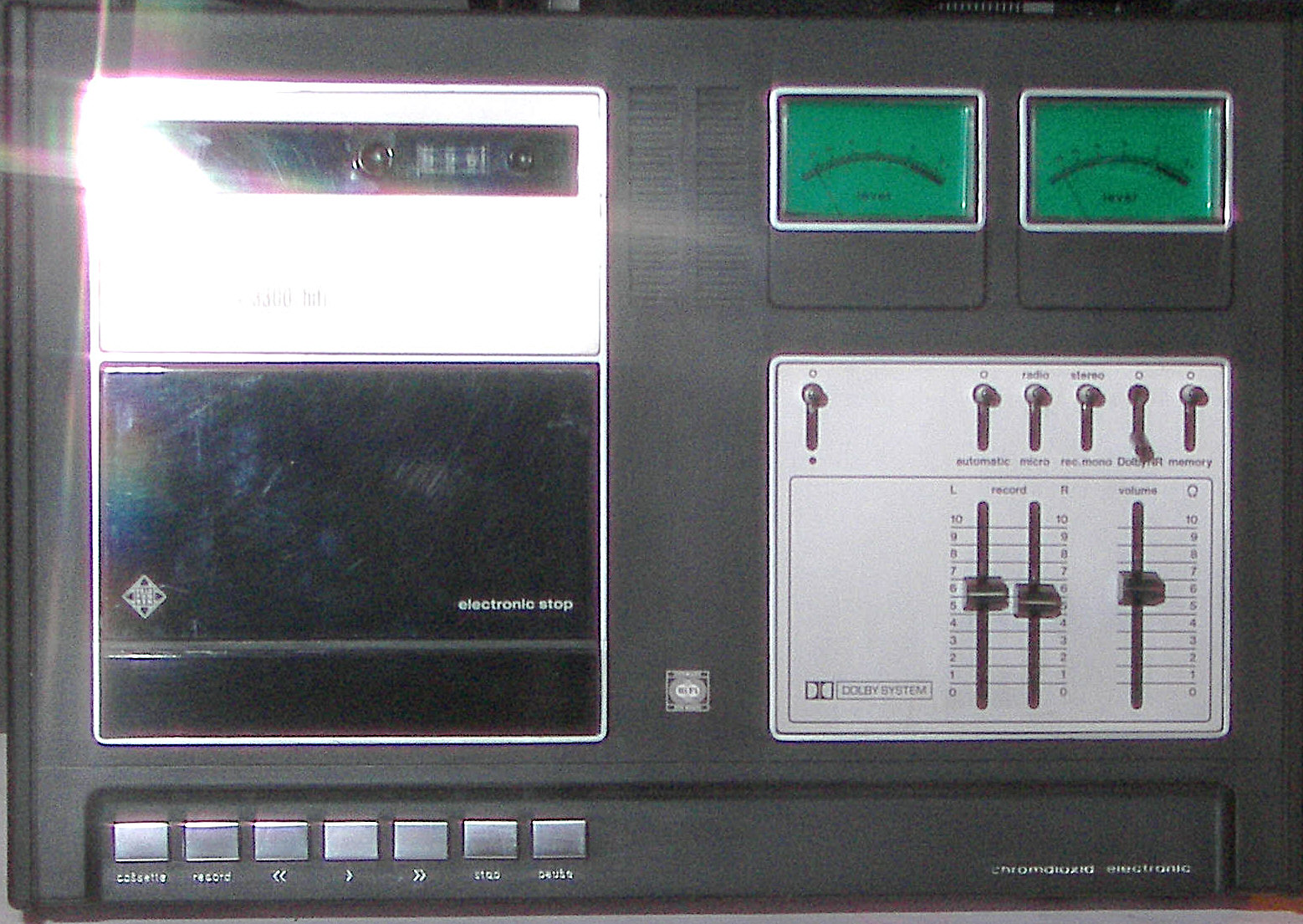

In den MC 3300 Kassettenrekorder ist einiges der Erfahrung aus dem Bau von großen Spulen -Tonbandgeräten eingeflossen. | ||||||
| Unter anderem die großen, frequenzabhänigen Aussteuerungsanzeigen. | |||||||
 |
|||||||

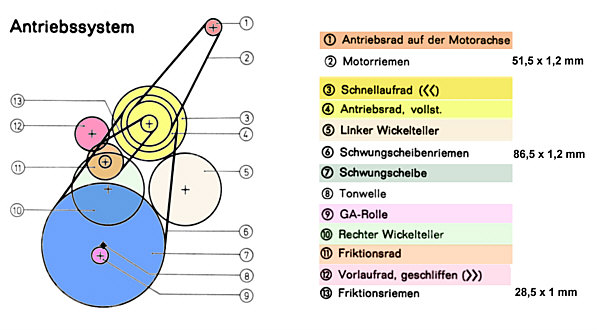

| Die Auslegung des Laufwerkes ist relativ einfach gehalten, da die Telefunken Ingeneure ein aufwendiges Zwischenrad erfanden. | |||||||
| Das Zwischenrad entkoppelt den Motor vom Bandwickelantrieb, vom Capstanantrieb und wird für den Schnellen Vor- und Rücklauf per Reibrad eingekuppelt. | |||||||
| Das einfache Laufwerk ermöglichte die elektromagenetische Laufwerkssteuerung mit nur drei Elektromagneten. |
|||||||
| Der Gleichlauf wird durch eine entsprechend große Schwungmasse am Capstan gewährleistet. |
|||||||
 |
 |
||||||
| Der Bandzug wird in den Wickeln mit Bremsen, sehr ähnlich denen bei Tonbandgeräten, gesteuert und ggf. eingestellt. | |||||||
 |
|||||||
 |
|||||||

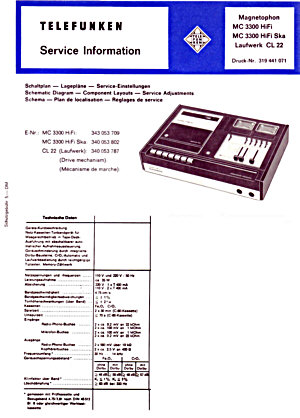

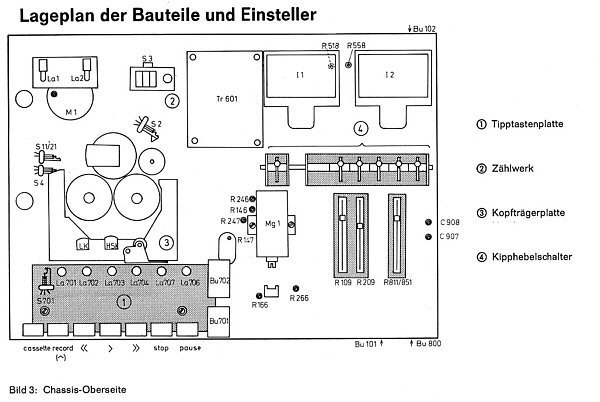

| Hier eine Kopie der Telefunken Service Unterlagen und ein Schaltplan als PDF.
Bitte auf das Bild klicken |
 |
||||||
